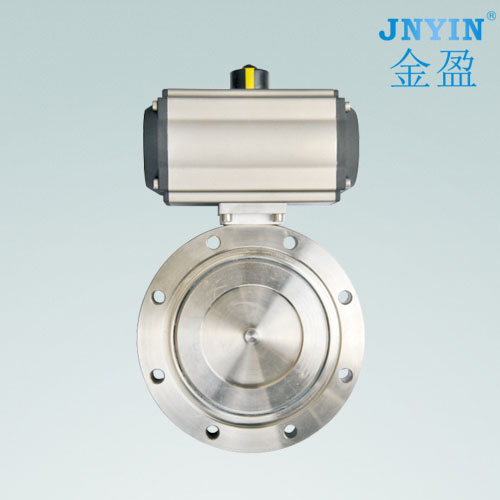

氣動高真空蝶閥
公稱壓力：0.05~0.5MPa
適用溫度：EPDM≤80℃ 氟橡膠 Fluorine rubber≤150℃
連接方式：JB919 對夾法蘭
閥座密封：丁腈橡膠、氟橡膠等
蝶板材料：碳鋼、不銹鋼304/316
作用方式：雙作用活塞式、單作用彈簧復位式
適用介質：干燥、清潔不含腐蝕氣體
主要性能參數
所配置氣動執行機構技術參數 Technical parameters of the configured pneumatic actuator | 閥體主要技術參數 Main technical parameters of valve body | ||
氣缸類型 Cylinder type | GT系列、AT系列 GT series, AT series | 閥門類型 Valve type | 中線式蝶閥 Center line butterfly valve |
作用方式 Work way | 雙作用活塞式、單作用彈簧復位式 Double acting piston type, single acting spring return type | 閥門型號 Valve type | GIQ |
氣源壓力 Air pressure | 4~8Bar | 連接方式 Connection mode | JB919 對夾法蘭 JB919 clamp flange |
工作介質 Working medium | 干燥、清潔不含腐蝕氣體 Dry and clean without corrosive gas | 公稱通徑 Nominal diameter | DN40～1200mm |
工作溫度Working temperature | 常溫型：-20℃~80℃(丁腈橡膠O型圈) Room temperature type: ~ 20 ℃ to 80 ℃ (nitrile rubber O-rings) | 公稱壓力 Nominal pressure | 105～1.3X10- 4 Pa |
高溫型：-20℃~160℃(氟橡膠O型圈) High temperature type: - 20 ℃ to 160℃ (fluorine rubber O-rings) | 閥體材質 Body material | 碳鋼、不銹鋼304/316 Carbon steel, stainless steel 304/316 | |
動作范圍 Range of motion | 0~90°±5° | 蝶板材質 Butterfly material | 碳鋼、不銹鋼304/316 Carbon steel, stainless steel 304/316 |
接口螺紋 Interface thread | GT52~GT83 G1/8" | 閥座密封 Seat tightness | 丁腈橡膠、氟橡膠等 Nitrile rubber, fluorine rubber, etc |
GT110~GT210 AT52~AT210 G1/4" | 適用溫度 Suitable temperature | EPDM≤80℃ 氟橡膠 Fluorine rubber≤150℃ | |
閥位信號 Valve position signal | 定位器：4~20mA/回信器：全開全關信號 Locator: 4~20mA/reply: full ON/OFF signal | 適用介質 Applicable medium | 空氣 Air |
東莞市金盈閥門自動化科技有限公司 |
|
